airFiber24

---

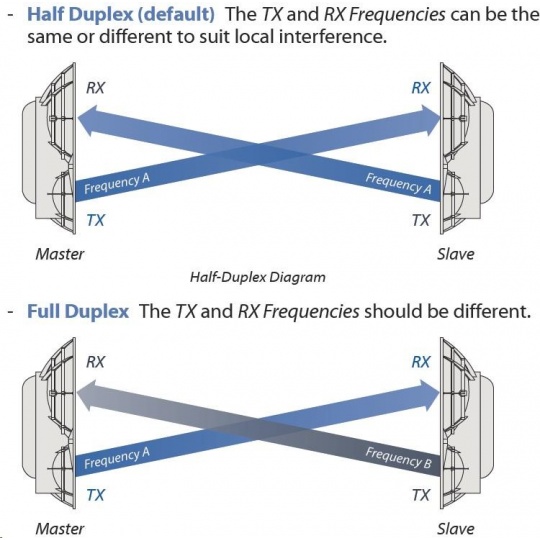

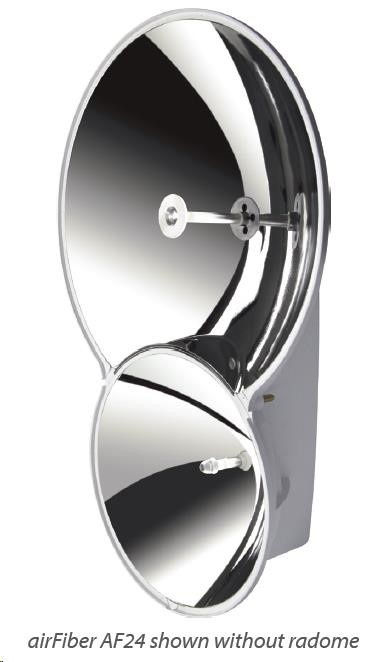

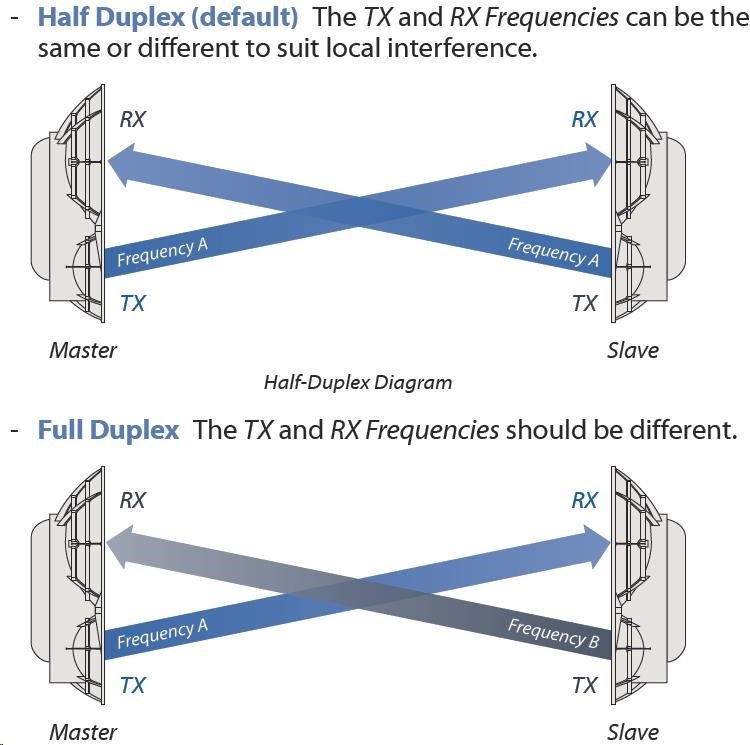

Ubiquiti airFiber AF24 je určený pro páteřní spoje, pracuje v nelicencované pásmo 24 GHz s reálnou propustností až 1,4 Gbps! Jednotka je vybavena dvěma parabolickými anténami z nichž jedna slouží pro příjem a druhá pro vysílání dat, technologie MIMO. Na výběr je několik režimů činnosti: FDD (Frequency Division Duplex) a HDD (Hybrid Division Duplex), díky kterým airFiber dosahuje vysoké rychlosti a spektrální účinnost. HDD systém nabízí nízké latence FDD systémů a spektrální účinnost TDD systémů. Podporován je Full Duplex i Half Duplex režim, transparentní L2 bridge a AES-128 bitové kryptování.

Technické specifikace:
airFiber AF24
Dimensions 649 x 426 x 303 mm
Weight 10.5 kg (Mount Included)
Operating Frequency 24.05 – 24.25 GHz
Max Power Consumption < 50 W
Power Supply 50V, 1.2A PoE GigE Adapter (Included)

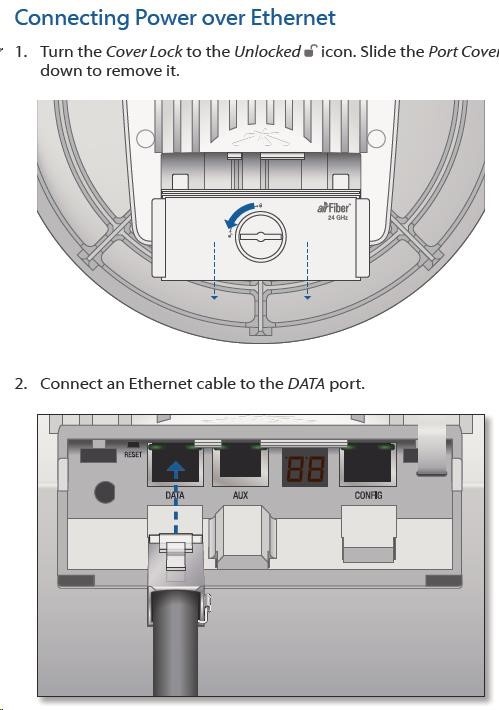

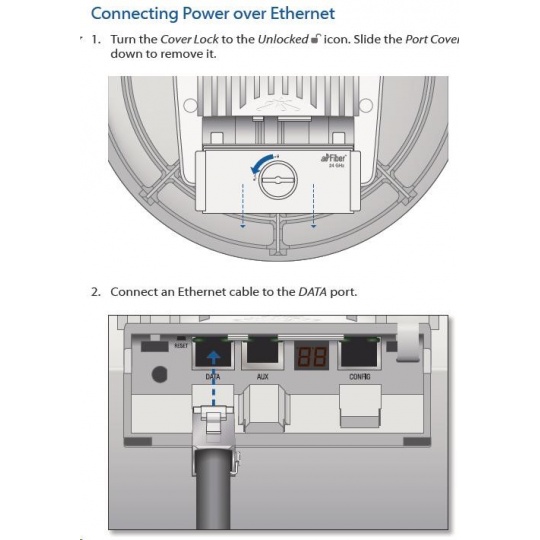

Power Method Passive Power over Ethernet (42-58VDC)
Certifications CE, FCC, IC

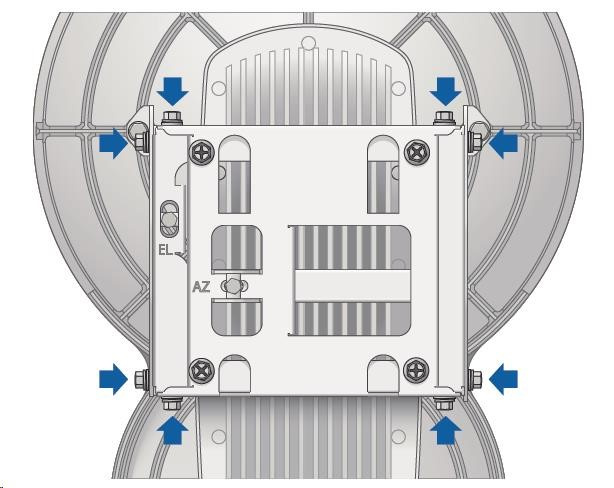

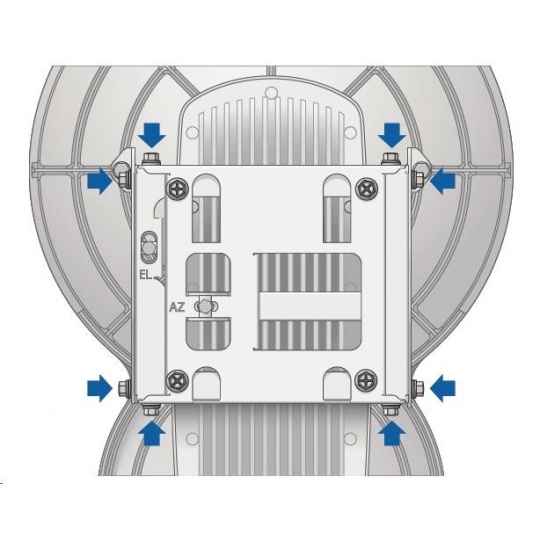

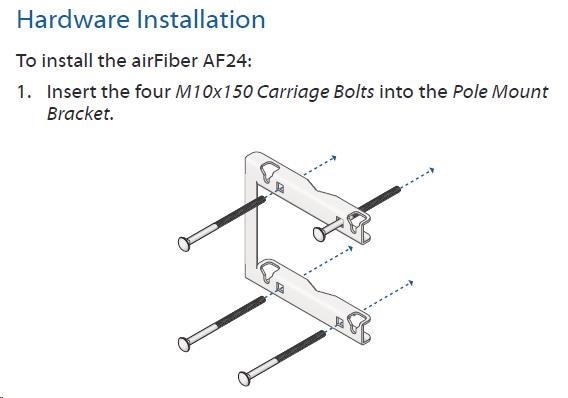

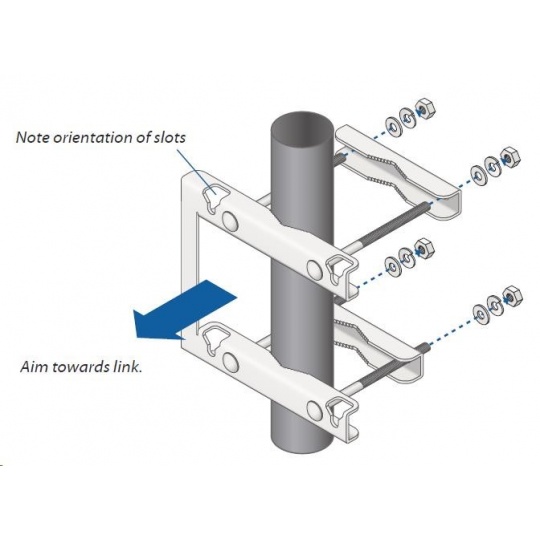

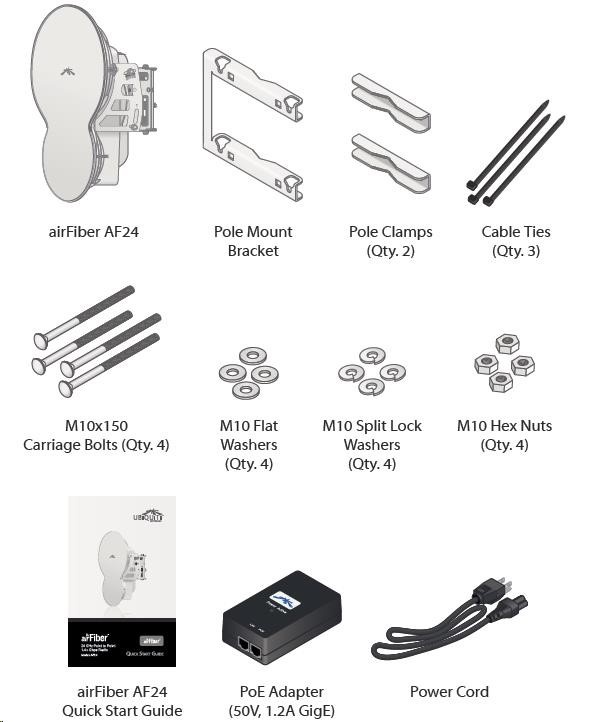

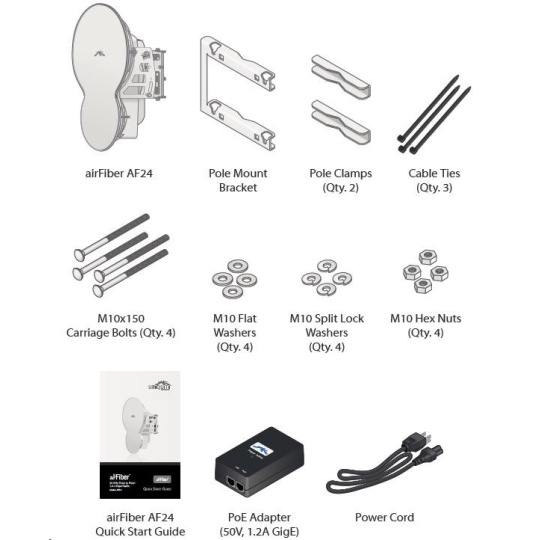

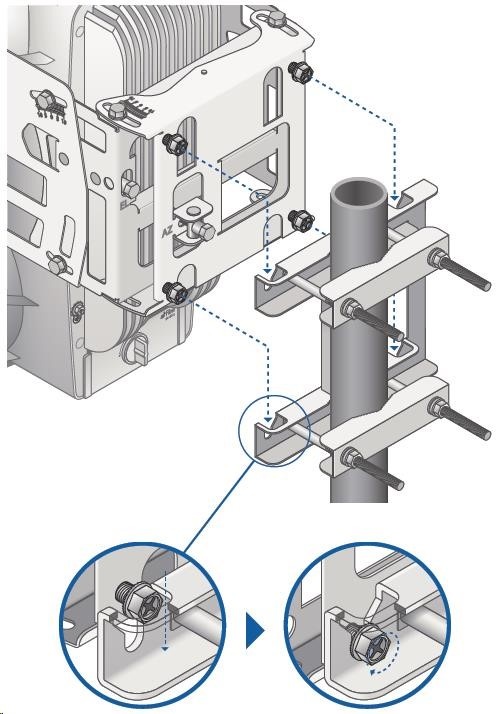

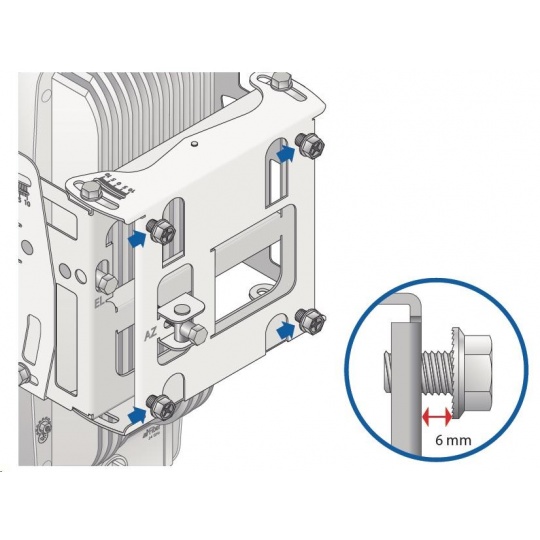

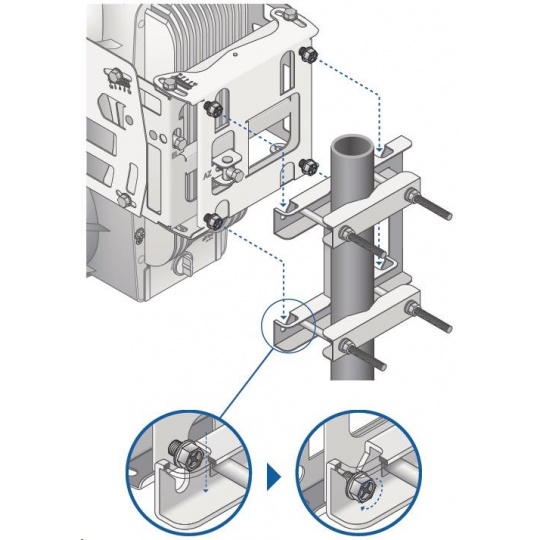

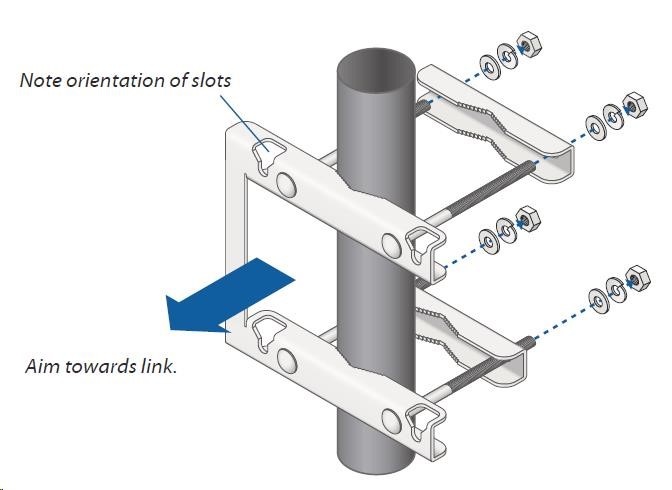

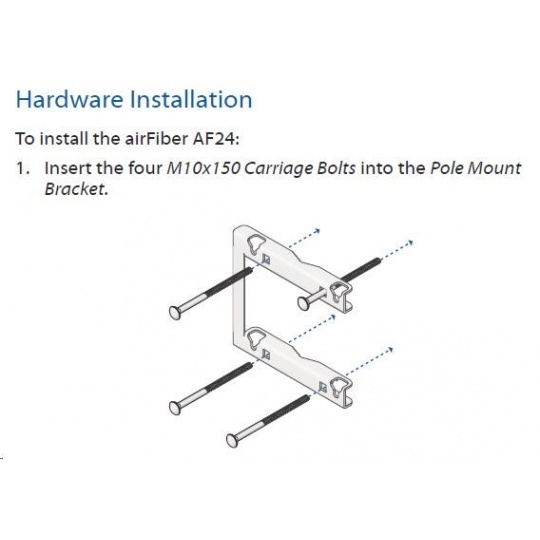

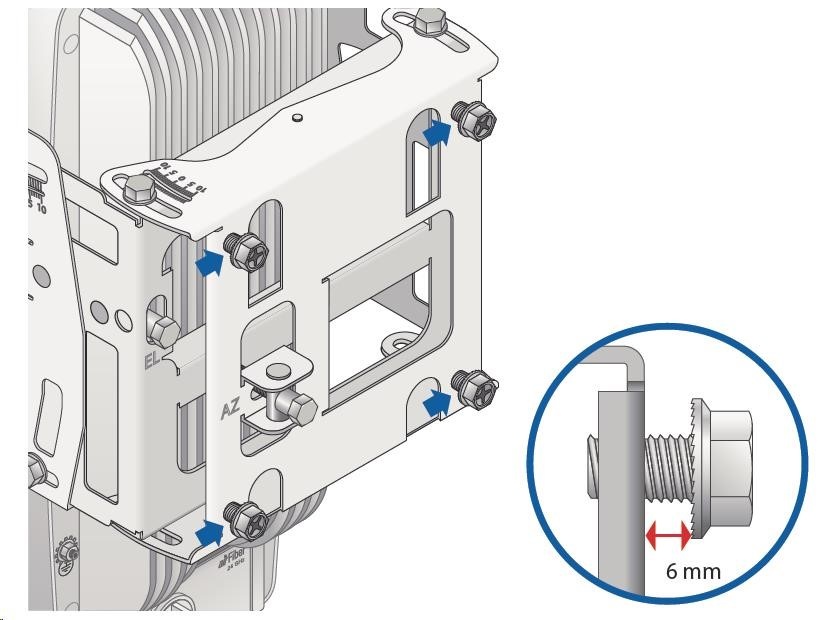

Mounting Pole Mount Kit (Included)
Wind Loading 69 lbf @ 100 mph
Operating Temperature -40 to 55° C (-40 to 131° F)

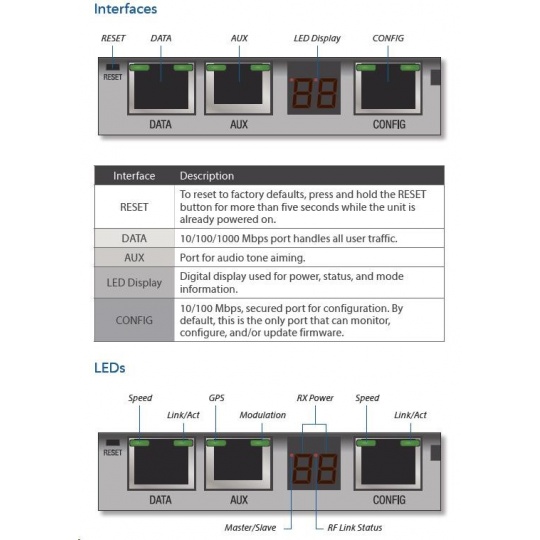

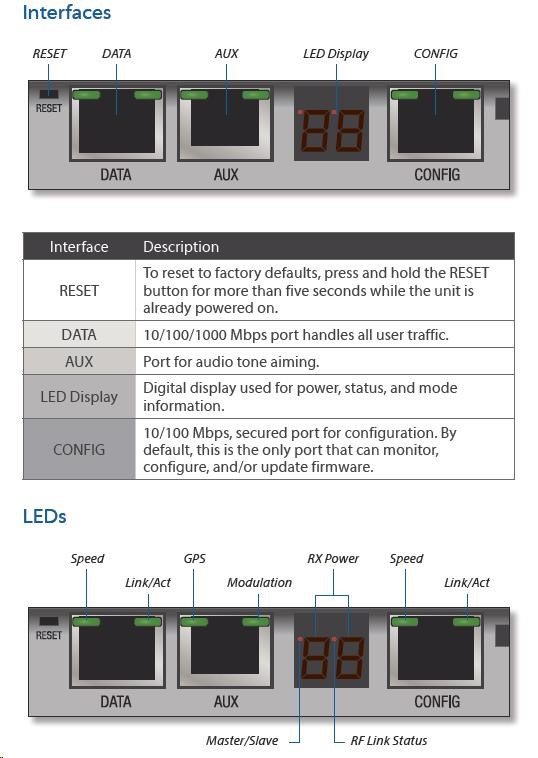

Networking Interface

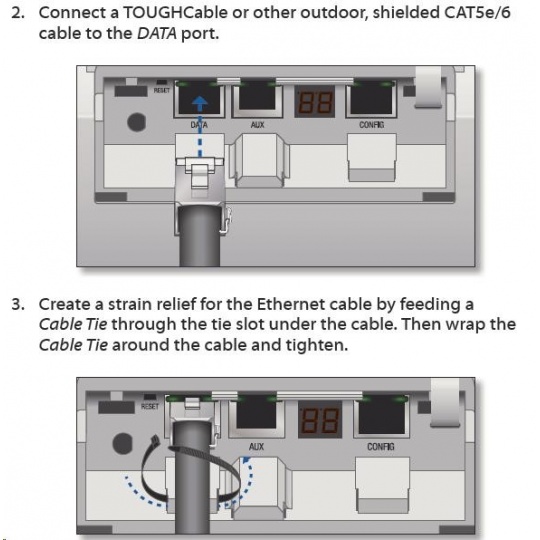

Data Port (1) 10/100/1000 Ethernet Port
Configuration Port (1) 10/100 Ethernet Port
Maximum Throughput 1.4+ Gbps
Maximum Range 13+ km
Packets per Second > 1 Million
Encryption 128-Bit AES
Forward Error Correction 164/205
Cyclic Prefix 1/16 Fixed
Uplink/Downlink Ratio 50% Fixed
GPS GPS Clock Synchronization
Transceiver
EIRP ~33 dBm (FCC/IC), ~20 dBm (CE)
Frequency Accuracy ±2.5 ppm without GPS Synchronization
±0.2 ppm with GPS Synchronization
Channel Bandwidth 100 MHz
Operating Channels 24.1 GHz, 24.2 GHz
Modulation 64QAM MIMO
16QAM MIMO
QPSK MIMO
QPSK SISO
1x QPSK SISO

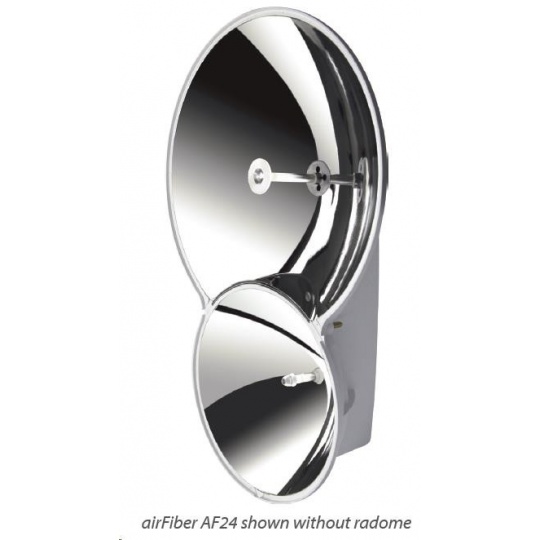

Integrated Split Antenna
TX Gain 33 dBi
RX Gain 38 dBi
Beamwidth < 3.5°
Front-to-Back Ratio 70 dB
Polarity Dual-Slant Polarization
Cross-Polarity Isolation > 28 dB

---
